Laserleikkaus
CO₂- ja kuitulaserjärjestelmät takaavat pursattomat reunat ja ±0,05 mm tarkkuuden teräkselle, alumiinille ja kuparille.
Tarkkuuskoneistus hyödyntää tietokoneiden numeerista ohjausta (CNC) metallin tai ei-metallisten materiaalien leikkaamiseen, jyrsintään ja poraamiseen. Se mahdollistaa monimutkaisten pintojen ja erittäin tarkkojen osien valmistuksen korkealla automaatiolla, tarkkuudella ja tehokkuudella.
1Setti
5-akseliset koneistuskeskukset
2Setti
4-akseliset koneistuskeskukset
2Setti
CNC-sorvit
11Setti
CNC
| DeviceSpecification | |
| 5-akseliset koneistuskeskukset | φ2-φ26 |
| 4-akseliset koneistuskeskukset | φ2-φ20 |
| CNC-sorvit | φ200 |
| CNC | 2050mmX500mmX400mm |
| 5-pintaiset CNC-keskukset | 1000mmX500mmX400mm |
Tarkkuuspeltituotteet ovat valmistettuja osia, jotka on valmistettu ohuista metallilevyistä — tyypillisesti 0,5–20 mm paksuista — hallitussa valmistusprosessien avulla, mukaan lukien laserleikkaus, CNC-rei'itys, puristusjarrutus, hitsaus ja pintaviimeistely. Termi "tarkkuus" tarkoittaa tiukkoja mittoleransseja (yleisesti ±0,05 mm – ±0,1 mm), johdonmukaista toistettavuutta ja puhtaan pinnan laatua, johon kokoonpanoprosessit perustuvat.
Zhejiang Jiafengissä valmistamme Tarkkuuspeltituotteet käyttäen 5-akselisia koneistuskeskuksia, CNC-sorveja ja moniakselisia jyrsintälaitteita, mikä mahdollistaa monimutkaiset geometriat, joita perinteinen valmistus ei pysty saavuttamaan. Jokainen tuote lähtee tehtaaltamme sertifioituna ja valmiina integrointiin.
Oikean materiaalin valinta on tärkein päätös tarkkuuslevyjen valmistuksessa. Alla oleva taulukko vertaa yleisimpiä käsittelemiämme materiaaleja, auttaen sinua sovittamaan mekaaniset vaatimukset sovellukseesi.
| Materiaali | Vetolujuus | Korroosionkestävyys | Paino | Tyypillinen viimeistely | Paras |
|---|---|---|---|---|---|
| Ruostumaton teräs 304 | 515–720 MPA | Erinomaista | Heavy | Harjattu, kiillotettu, passiivoitu | Ruokavälineet, lääkintätarvikkeet, terraariot |
| Ruostumaton teräs 316 | 485–690 MPa | Superior (Mo lisäsi) | Heavy | Sähkökiillotettu, harjattu | Meri-, kemiallinen, lääke-, lääketeollisuus |
| Kylmävalssattu teräs (SPCC) | 270–370 MPa | Matala (tarvitsee pinnoitteen) | Heavy | Puuterimaali, maalaus, galvanisointi | Rakenteelliset paneelit, alusta, kiinnikkeet |
| Galvanisoitu teräs (GI) | 270–370 MPa | Hyvä | Heavy | Puuterimaali, pohjamaali | Ulkotilat, LVI-osat |
| Alumiini 5052 | 195–260 MPa | Oikein hyvä | Valo | Anodisointi, puuterimaali | Ilmailupaneelit, elektroniikka, kuljetus |
| Alumiini 6061 | 276–310 MPa | Hyvä | Valo | Anodisointi, kirkas lakka | Koneistetut rakenteelliset osat, jäähdytyselementit |
| Kuparinen C110 | 220–250 MPa | Maltillinen | Heavy | Tinapinnoitus, passivointi | Kiskot, sähkökontaktit, lämmönvaihtimet |
* Arvot ovat indikatiivisia vaihteluväliä; Lopulliset speksit riippuvat paksuudesta, karkauksesta ja käsittelytavasta.

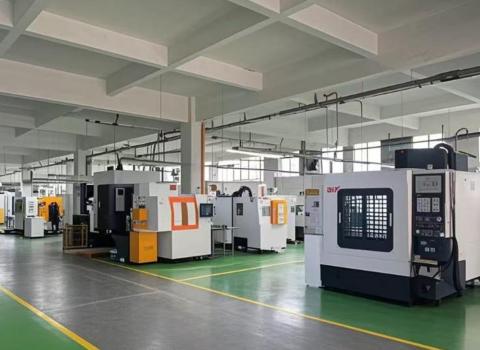

Jiafeng ylläpitää modernia CNC-työpajaa, joka on erityisesti suunniteltu Tarkkuuspeltituotteet. Alla on tekninen yhteenveto keskeisistä laitteistamme, joilla on saavutettavat toleranssialueet.
| Laitetyyppi | Määrä | Toimintarata | Asentotoleranssi | Sopivat materiaalit |
|---|---|---|---|---|
| 5-akselinen koneistuskeskus | 1 | φ2 – φ26 mm | ±0,005 mm | Teräs, alumiini, kupari, titaani |
| 4-akselinen koneistuskeskus | 2 | φ2 – φ20 mm | ±0,008 mm | Teräs, alumiini, muovit |
| CNC-sorvi | 2 | Enintään φ200 mm | ±0,01 mm | Teräs, ruostumaton teräs, alumiini |
| CNC-jyrsintäkeskus | 11 | 2050 × 500 × 400 mm | ±0,02 mm | Kaikki metallit, komposiitit |
| 5-pintainen CNC-keskus | — | 1000 × 500 × 400 mm | ±0,01 mm | Teräs, alumiini, invar |
| Kuitulaserleikkaus | — | Jopa 20 mm terästä | ±0,05 mm | Hiiliteräs, SS, alumiini, kupari |
| CNC-puristinjarru | — | Jopa 3200 mm pituuteen asti | ±0,3° taivutuskulma | Teräs, alumiini, galvanoitu |
Esitetyt toleranssit ovat saavutettavissa normaaleissa tuotantoolosuhteissa. Tiukemmat toleranssit saatavilla pyynnöstä kriittisissä sovelluksissa.
Oikea pintakäsittely pidentää tuotteen käyttöikää, täyttää sääntelyvaatimukset ja antaa sinulle Tarkkuuspeltituotteet Ulkonäkö, jota markkinasi vaatii.
| Viimeistelytyyppi | Prosessi | Paksuus (μm) | Korroosiosuojaus | Värivaihtoehdot | Yleiset sovellukset |
|---|---|---|---|---|---|
| Jauhemaalaus | Elektrostaattinen suihke + uunin kovettuminen | 60–120 | ★★★★☆ | RAL / custom | Kotelot, kaapit, alustat |
| Anodisointi (tyyppi II) | Sähkökemiallinen hapettuminen | 5–25 | ★★★☆☆ | Clear, Black, Gold, custom | Alumiinikotelot, paneelit |
| Kova anodisointi (tyyppi III) | Korkean virran anodisointi | 25–80 | ★★★★★ | Luonnollinen, musta | Ilmailu, puolustus, kulumispinnat |
| Sinkkipinnoite | Sähköpinnoitus | 5–25 | ★★★☆☆ | Selkeä, keltainen kromaatti | Kiinnikkeet, kiinnikkeet, liittimet |
| Sähkötön nikkeli | Kemiallinen kerrostuminen | 5–50 | ★★★★☆ | Kirkas hopea | Tarkkuusosat, EMC-suojaus |
| Passivointi | Happokylpy (sitruunainen / nitri) | — | ★★★★★ | Natural SS | Lääkinnälliset, elintarvikelaatuiset SS-osat |
| Harjaus + kirkas lakka | Hiomahihna + lakka | 5–15 | ★★☆☆☆ | Luonnollinen / satiini | Kulutuselektroniikka, koristepaneelit |
★ luokitukset osoittavat suhteellisen korroosiosuojatason vastaavissa altistusolosuhteissa. Todellinen suorituskyky riippuu perusmateriaalista ja käyttöympäristöstä.
Rakenteellinen, dokumentoitu työnkulku varmistaa, että jokainen tilaus — yhdestä prototyypistä 100 000 kappaleen erään — täyttää vaatimukset ja toimitetaan ajallaan.
Valmistuskapasiteettimme kattaa laajan kirjon sektoreita, joissa mittojen tarkkuus, luotettavuus ja pinnanlaatu ovat kiistanalaisia.
| Teollisuus | Asiaankuuluvat standardit | Tyypilliset tuotetyypit |
|---|---|---|
| Elektroniikka / Televiestintä | IPC-A-600, RoHS, REACH | Alusta, EMC-suojat, piirilevykotelot, telineet |
| Lääketieteelliset laitteet | ISO 13485, FDA 21 CFR | Kirurgisten laitteiden kotelot, steriilit muotit, mittaripaneelit |
| Autoteollisuus | IATF 16949, PPAP | Kiinnikkeet, lämpösuojat, akkukotelot, rakenteelliset kehykset |
| Ilmailu | AS9100, NADCAP | Rakenteelliset paneelit, kulkuovet, kanavat, kiinnikkeet |
| Energia / Sähkö | IEC 61439, UL 508A | Kytkinkotelot, invertterikotelot, kaapelinhallinta |
Tarkkuuslevytuotteemme ovat osa täydellistä valmistus- ja integraatioekosysteemiä. Lue lisää Zhejiang Jiafengin tarjoamista täydentävistä palveluista:
